威恒M34045旋转电磁铁在激光测厚仪光闸系统中的应用案例

一、项目背景

在精密工业测量领域，激光测厚仪广泛应用于锂电池极片、薄膜、金属带材的在线厚度检测。此类设备的核心痛点在于零位校准的精度与光路系统的稳定性。设备长时间运行后，激光器光源因热量积累会导致光束能量衰减或散射，必须在非测量时段由光闸系统精准阻隔光源，以保护传感器并降低暗电流干扰。

广州某激光设备制造商在研发高精度X射线/激光复合测厚仪时，需要对原有光闸执行机构进行升级。原方案采用微型直流电机配合连杆机构，存在结构臃肿、响应滞后以及断电无法自动复位的问题，在突发断电时无法及时遮挡光源，易造成探测器件损坏。

二、技术挑战与选型

客户的核心需求包括：

1.紧凑安装：测厚仪C形架内部空间狭小，执行器直径需控制在35mm以内。

2.快速挡光：通电后挡光片需快速摆动进入光路，断电后瞬间复位。

3.可靠性：工业现场24小时不间断运行，需具备至少500万次以上的机械寿命。

4.替代兼容性：原进口设备采用日本某知名品牌（新电元）电磁铁，需国产化替代且无需更改控制电路。针对上述需求，广州市威恒电子有限公司推荐了M34045自复位单向旋转电磁铁作为核心执行元件。

三、解决方案核心产品：M34045自复位单向旋转电磁铁

该型号专为精密光路开关及自动化换向设计，其硬件参数与性能完美契合测厚仪工况：

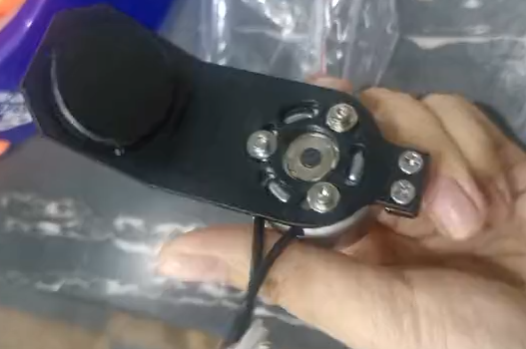

①紧凑设计：直径仅34mm，采用上下不出轴的盘输出方式，便于直接安装挡光片，极大节省了C形架的布局空间。

②驱动简易：采用标准的DC24V电源供电，直接与原进口设备的驱动板卡兼容，无需修改电路逻辑，实现了一比一替代日本新电元产品。

③可靠的复位机制：内部集成高疲劳度弹簧，通电时带动挡光片旋转45度让开光路；断电后弹簧自动复位，挡光片瞬间回归遮挡位置，确保在突发断电时能自动进入安全保护模式，避免激光泄漏或灼伤探测器。

④长寿命保障：采用优化的磁路结构和精密轴承，确保了在频繁通断工况下的性能稳定与超长使用寿命。

四、实施效果

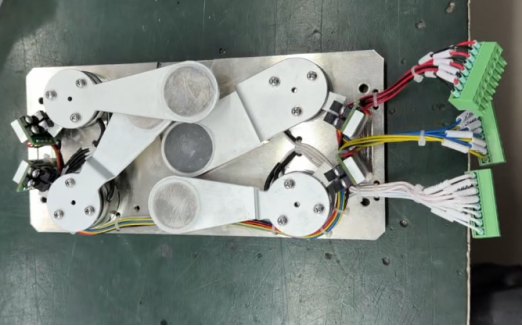

在引入威恒M34045电磁铁后，该激光测厚仪的光闸系统表现优异：

空间利用率提升：相比原有的电机连杆机构，体积减小40%，为测厚仪内部集成更多检测电路腾出了宝贵空间。

响应速度加快：电磁铁直接驱动负载，消除了机械传动的回程差，挡光片摆动干脆利落，定位精准。

安全性升级：断电自复位功能成为设备的安全冗余设计，有效避免了因意外掉电导致的光源直射事故。

降本增效：成功打破了对日系进口单品的依赖，采购成本降低30%，且威恒提供的技术支持服务大大缩短了现场调试周期

五、总结

广州市威恒电子有限公司M34045旋转电磁铁以其小巧的外形、简易的控制逻辑及高可靠的自复位功能，不仅解决了激光测厚仪的光闸控制难题，更在激光器腔口挡光、医疗设备快门等类似高精度场景中展现出普适价值。
