广州市威恒电子有限公司WCG50-20-20-R7双向旋转电磁铁在游戏机弹球射球系统中的应用案例

一、项目背景与客户需求

在某知名游戏游艺设备制造厂商的新型弹球机研发项目中，工程师们面临一个关键技术挑战：如何实现弹球射球机构的高频次、长寿命驱动。传统的机械结构或普通电磁铁在长时间运行时，不仅磨损严重，且射球角度容易产生偏差，严重影响了游戏的手感和玩家体验。

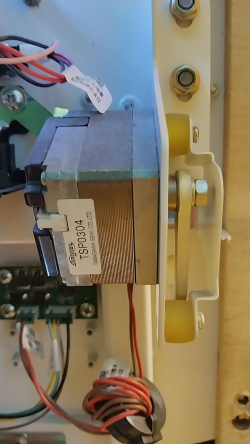

该厂商原有的设计方案采用了某品牌TSP0304型号产品，但其较长的采购周期和高昂的维护成本，促使他们寻找一款性能相当甚至更优的替代方案。核心需求包括：DC24V电源供电、双向旋转功能、最大100度的外部限位角度、以及在街机厅高强度使用环境下的长使用寿命。

二、解决方案：WCG50双向旋转电磁铁的应用

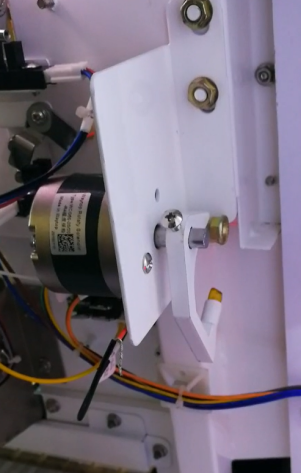

广州市威恒电子有限公司的技术团队在深入沟通后，向该厂商推荐了WCG50-20-20-R7双向旋转电磁铁。这款产品不仅完美匹配TSP0304的安装尺寸与电气参数，更在核心性能上实现了优化，专门针对游戏游艺设备的高频动作场景设计。

在弹球机中，WCG50扮演了“智能击球手”的角色。其工作流程如下：

蓄势待发：当游戏玩家拉动“发射器”并瞄准时，控制系统处于待命状态，WCG50的转子在永磁作用下保持在初始位置。

精准击球：当玩家按下发射按钮，控制系统向WCG50发送一个正向电流（DC24V）。电磁铁瞬间响应，驱动轴芯带动击球臂在预设角度内高速旋转，将弹球有力地击出。其响应时间最快可达60ms，确保了射球动作的灵敏与干脆，消除了延迟感。

击球动作完成后，控制系统发送一个反向电流，电磁铁随即平滑地返回到初始位置，等待下一次指令。

位置保持与节能：得益于其断电自保持特性，在待机状态下，即使电源断开，轴芯也能稳稳地停留在初始或终止位置，无需持续通电维持，极大地降低了整机能耗和线圈温升。

三、产品核心优势

该项目之所以选择WCG50，主要基于以下几点区别于传统方案的显著优势：

角度限位灵活，适配性强
弹球游戏需要根据不同的玩法模式调整出球角度。WCG50支持30度至100度的外部限位调节，厂商通过简单的机械限位装置，即可将射球角度固定在最符合游戏设计的100度位置，实现了标准化与灵活性的统一。

扭矩充沛，击球有力
为了保证弹球在桌面上有足够的动感和速度，驱动机构需要提供强劲且稳定的扭力。WCG50能够输出最高达2.4KGF.CM的扭矩，确保每一次击球都力道十足，球路稳定，大大提升了游戏的真实感。

超长寿命，免维护设计
游戏机通常需要24小时不间断运行，对核心部件的磨损考验极大。威恒WCG50采用深沟滚珠轴承设计，无滑动摩擦副，有效解决了机械磨损问题。其寿命高达1000万次以上，这意味着即使在高强度的街机厅使用环境中，也能数年无需更换或维护，大幅降低了运营商的售后成本。

完美替代，交期与服务优势
作为TSP0304的理想替代品，WCG50在保证性能对标甚至超越的同时，依托威恒国内研发生产基地的优势，提供了更短的交付周期（3-6天）和一对一的贴身技术支持，帮助客户快速响应市场，解决了“等不起、改不了”的供应链痛点。

四、客户反馈与结论

经过为期三个月的整机测试和玩家内测，该游戏机厂商对WCG50的表现给予了高度评价：

“换上威恒的WCG50电磁铁后，我们弹球机的击球机构几乎成了‘免维护’部件。无论是击球的力度还是角度的精准度，都完全超出了预期。玩家反馈球速更快，响应更灵敏，而且再也没有出现过因电磁铁故障导致的死机情况。”

此次合作不仅帮助客户成功实现了核心零部件的国产化替代，更通过WCG50卓越的性能提升了整机的品质与口碑。目前，该款游戏机已顺利投产并远销海内外，而广州市威恒电子有限公司也凭借WCG系列旋转电磁铁，再次证明了其在工业自动化及娱乐设备执行元件领域的领先地位。

需要了解具体详情参数规格，请联系孔工：13610043537
